Wieża transmisyjna o dużej wytrzymałości
Wieża transmisyjna o dużej wytrzymałości, rdzeń stalowy do linii energetycznych wysokiego napięcia do UHV, wykonana ze stali o wysokiej wytrzymałości Q355B/Q420, odpowiednia do przesyłu mocy na duże odległości w trudnych warunkach środowiskowych.
Funkcja
Opis produktów

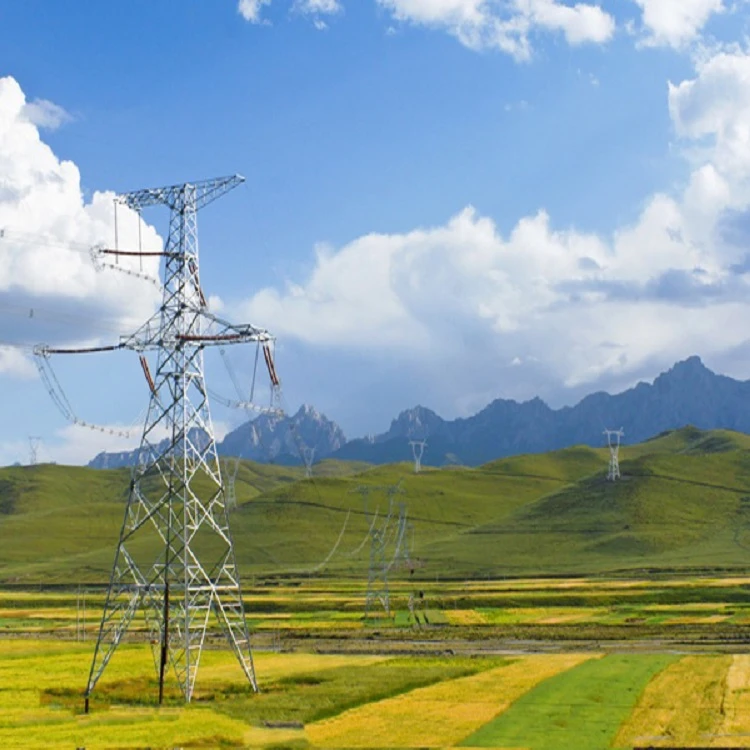

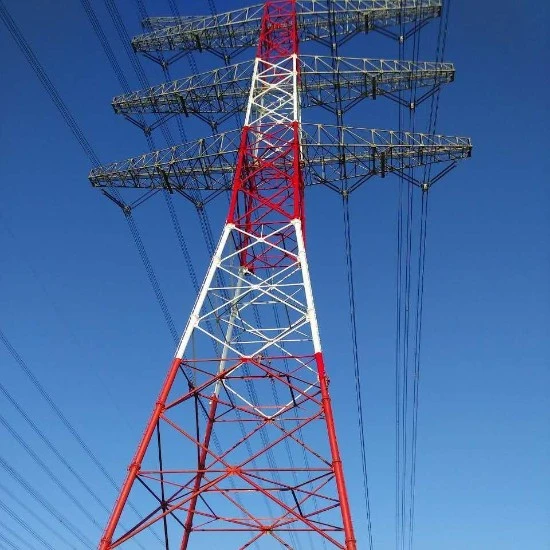

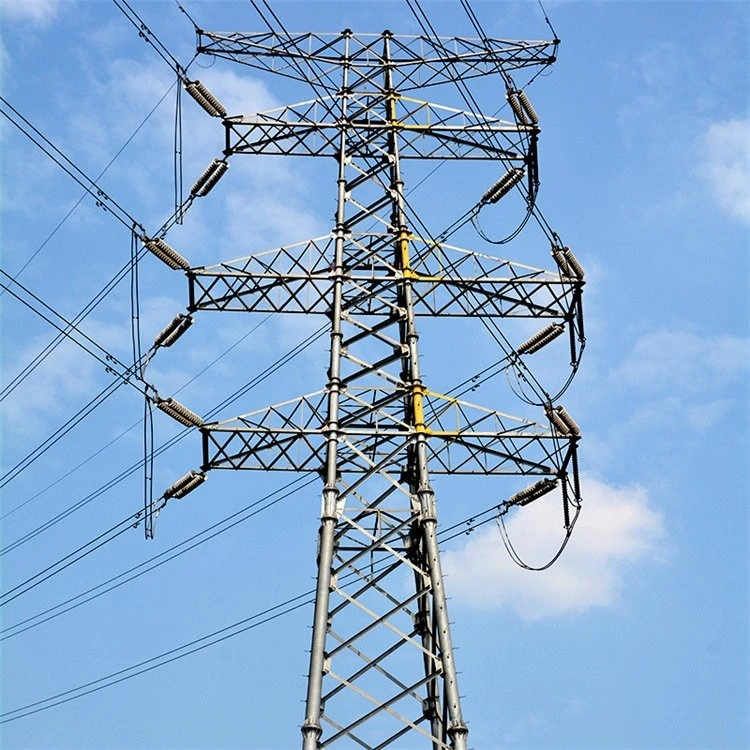

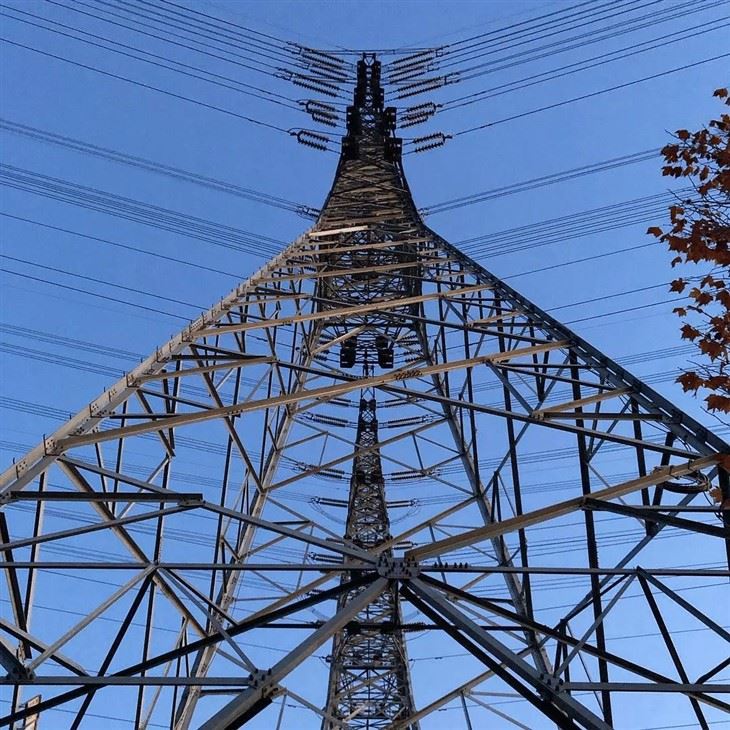

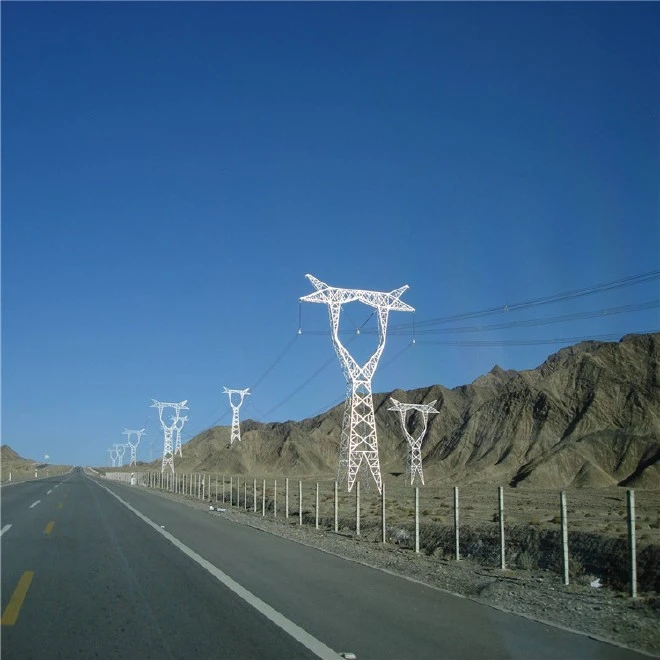

Wieża transmisyjna o dużej wytrzymałości to podstawowa-konstrukcja stalowa nośna dla napowietrznych linii przesyłowych wysokiego-, bardzo-bardzo wysokiego- i bardzo-wysokiego-napięcia. Wieża transmisyjna o dużej wytrzymałości jest przeważnie zbudowana jako konstrukcja stalowa-z kątownika kratownicowego-, a głównymi materiałami jest wysokowytrzymała-stal niskostopowa-, taka jak Q355B i Q420B. Ma zastosowanie do projektów przesyłu prądu przemiennego o napięciu 110 kV–1000 kV i projektów przesyłu prądu stałego o wartości ± 800 kV i więcej.
Wieża transmisyjna o dużej wytrzymałości dzieli się głównie na wieżę wiszącą, wieżę odkształceniową, wieżę kątową, wieżę przejściową, wieżę terminalową i inne typy. Zaprojektowana do obsługi przewodów transmisyjnych,-odgromników i kabli optycznych OPGW do przesyłania energii elektrycznej-na duże odległości, wieża może działać stabilnie przez długi czas w trudnych i złożonych warunkach pracy, w tym na płaskowyżach, obszarach przybrzeżnych, strefach pokrytych dużym-lodem-i regionach o silnym-wietrze.
Zaleta produktów
Stal-o wysokiej wytrzymałości gatunku Q355/Q420, o nośności-odpornej na działanie wiatru klasy 10.
Cynkowane ogniowo-w celu zabezpieczenia-korozją, żywotność większa lub równa 30 lat.
Przyjęcie modułowej konstrukcji dzielonej, produkowanej w sekcjach i montowanej za pomocą śrub.-Do szybkiej instalacji nie jest wymagane spawanie na miejscu
Zaprojektowane ściśle według chińskich krajowych specyfikacji-nośnych, zapewniających wysokie bezpieczeństwo i stabilność.
Proces produktów
Produkcja pełnoprocesowa w ścisłej zgodności z GB/T 2694-2018 Warunki techniczne produkcji słupów linii przesyłowych:
-
Kontrola surowców: Ponownie sprawdź certyfikaty materiałowe, właściwości mechaniczne i skład chemiczny dostarczanej stali.
-
Wyciąganie i wycinanie 3-D: modelowanie i wycinanie 3-D za pomocą Tekla i innego oprogramowania, a następnie wycinanie CNC.
-
Obróbka otworów: Otwory wiercone są za pomocą wiertarek CNC. Dokładność położenia otworu jest ściśle kontrolowana, aby zapewnić dopasowanie śruby.
-
Procedura spawania: W przypadku kluczowych elementów, takich jak płyty podstawy wieży i płyty łączące, zastosowano spawanie w osłonie gazowej, z kontrolą szwu spawalniczego poprzez wykrywanie wad.
-
Cynkowanie ogniowe w celu zabezpieczenia przed korozją: Przebieg procesu obejmujący wytrawianie, topnikowanie, cynkowanie ogniowe, chłodzenie i pasywację w celu uzyskania wymaganej grubości powłoki cynkowej.
-
Test przed montażem w fabryce: Pełny montaż próbny całej wieży przed dostawą w celu wyeliminowania problemów z niedopasowaniem komponentów.
-
Numerowanie, pakowanie i wysyłka: Każdy komponent jest oznaczony unikalnym numerem identyfikacyjnym oraz pakowany i pakowany według kategorii.
Zastosowanie produktów
Krajowe magistralne linie przesyłowe prądu przemiennego i stałego wysokiego, bardzo wysokiego i bardzo wysokiego napięcia
01
Projekty wspierające przesył w zakresie mocy elektrowni nowych, w tym farm wiatrowych i fotowoltaicznych
02
Linie przejściowe o dużej rozpiętości nad rzekami, liniami kolejowymi, autostradami i dolinami
03
Suwnice wlotowe podstacji i konstrukcje stalowe stacji wspomagających
04
Zagraniczne projekty transgranicznych sieci elektroenergetycznych.
05
Produkty Usługi dostosowane do indywidualnych potrzeb
- Dostosowywanie rysunków: Projekt konstrukcyjny wieży jest wykonywany zgodnie z raportem klienta dotyczącym obciążenia linii, klasą napięcia, prędkością wiatru, grubością powłoki lodowej, intensywnością sejsmiczną i warunkami terenowymi. Produkcja i produkcja może odbywać się również w oparciu o rysunki dostarczone przez klientów.
- Dostosowanie materiału: gatunki stali o wysokiej wytrzymałości Q235B, Q355B i Q420 są opcjonalne; stal odporna na niskie temperatury jest przystosowana do warunków pracy w niskich temperaturach.
- Dostosowanie specyfikacji: Typ wieży, wysokość, ilość obwodów i konfigurację punktu zawieszenia można dostosować według potrzeb. Dostarczane są kompletne zestawy akcesoriów, w tym śruby kotwowe, śruby łączące i śruby zabezpieczające przed kradzieżą.
- Dostosowywanie standardów: Krajowe i międzynarodowe standardy techniczne, takie jak GB (chińska norma krajowa), IEC, GOST i TIA-222-G mogą zostać wdrożone w celu spełnienia wymagań eksportowych projektów zagranicznych.
- Usługi pomocnicze: zapewniane są konsultacje techniczne, przegląd wspólnych rysunków, fabryczne testy-przed montażem i wskazówki techniczne dotyczące instalacji na miejscu.
Często zadawane pytania
P: Jakie jest Twoje MOQ i-czas realizacji?
Odp.: Nie ma ścisłych wymagań dotyczących MOQ. Przyjmujemy projekty na zamówienia próbne, małoseryjne i wielkoseryjne w zakresie linii energetycznych. Normalny czas realizacji produkcji wynosi 35-45 dni roboczych po potwierdzeniu pobrania i otrzymaniu depozytu.
P: Czy przed dostawą przeprowadzicie-pełną kontrolę przed montażem?
O: Tak. W przypadku kluczowych zamówień na wieże-przed wysyłką zostanie przeprowadzona kontrola przed montażem. Dostarczamy również pełny zestaw dokumentów kontrolnych, w tym certyfikaty materiałowe, raporty spawania NDT, raporty z testów cynkowania i certyfikaty odbioru fabrycznego.
P: Czy możecie świadczyć usługę nadzoru nad instalacją na miejscu?
O: Tak. Możemy dostarczyć szczegółowe rysunki instalacyjne i instrukcje w języku angielskim. W razie potrzeby nasi inżynierowie techniczni mogą zostać wysłani na Twoją placówkę w celu nadzoru instalacji, a koszty podróży pokrywa kupujący.
